ICON A5 IPC : 13—Propulsion : Engine : Engine, Exhaust, Ball Joint
Engine, Exhaust, Ball Joint
100865-00
4-2 ball joint of exhaust installation. Retrofit required for ASN 00001-00109.
Item
Part Number
Description
Qty
UOM
Remarks

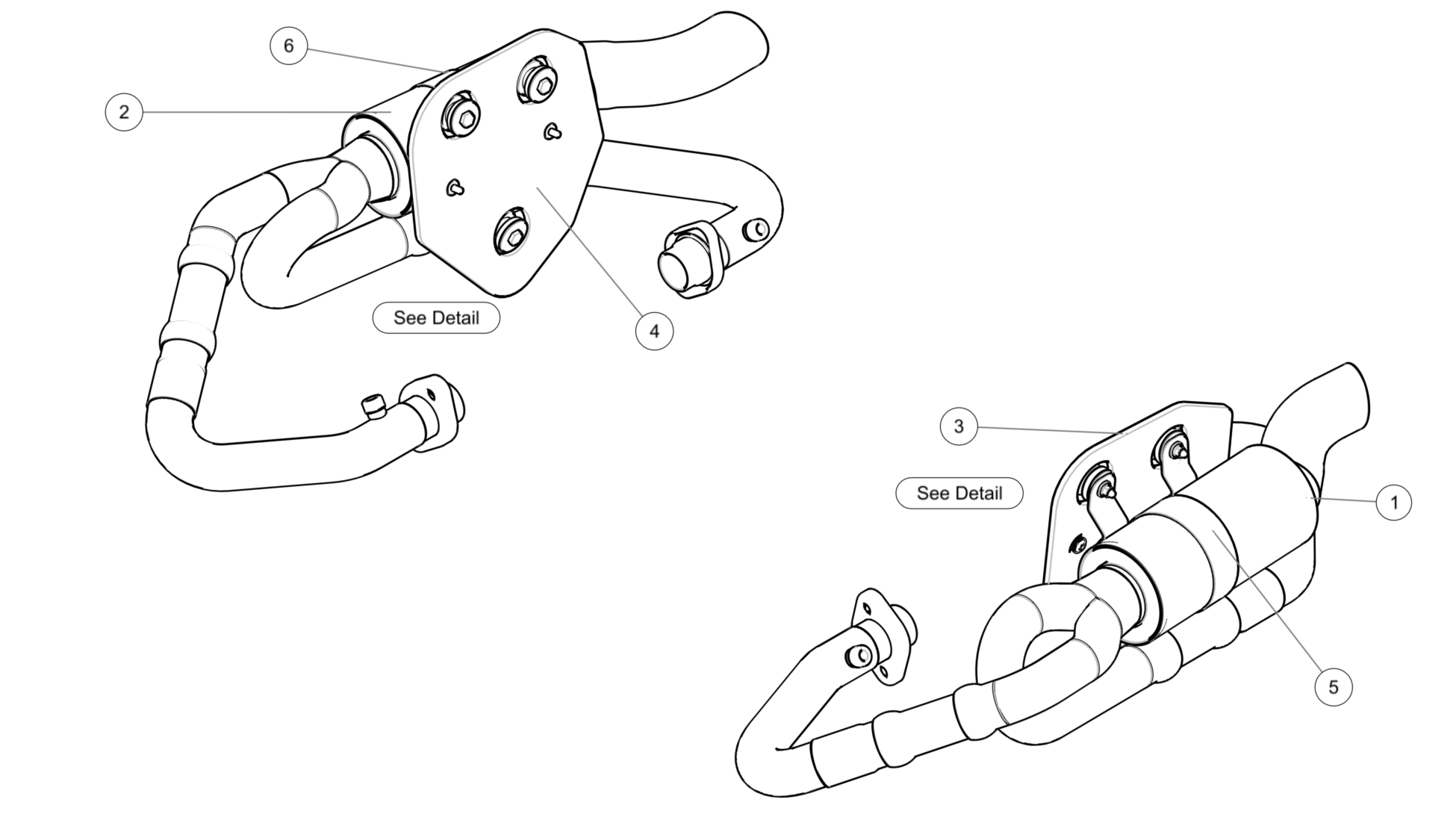

1
ICA013954
EXHAUST ASSEMBLY, LH, MATCHED SET
1
Each
Includes ICA013735 (CLAMP, MUFFLER, LH SIDE)
2
ICA013953
EXHAUST ASSEMBLY, RH, MATCHED SET
1
Each
Includes ICA013734 (CLAMP, MUFFLER, RH SIDE)
3
ICA013785
HEATSHIELD, MUFFLER, ASSEMBLY, LHS
1
Each
Includes 2X ICA013786 (GROMMET, FABRIC ALUMINUM)
4
ICA013784
HEATSHIELD, MUFFLER, ASSEMBLY, RHS
1
Each
Includes 2X, ICA013786 (GROMMET, FABRIC ALUMINUM)
5
ICA013735
CLAMP, MUFFLER, LH SIDE
1
Each
6
ICA013734
CLAMP, MUFFLER, RH SIDE
1
Each
Item
Part Number
Description
Qty
UOM
Remarks

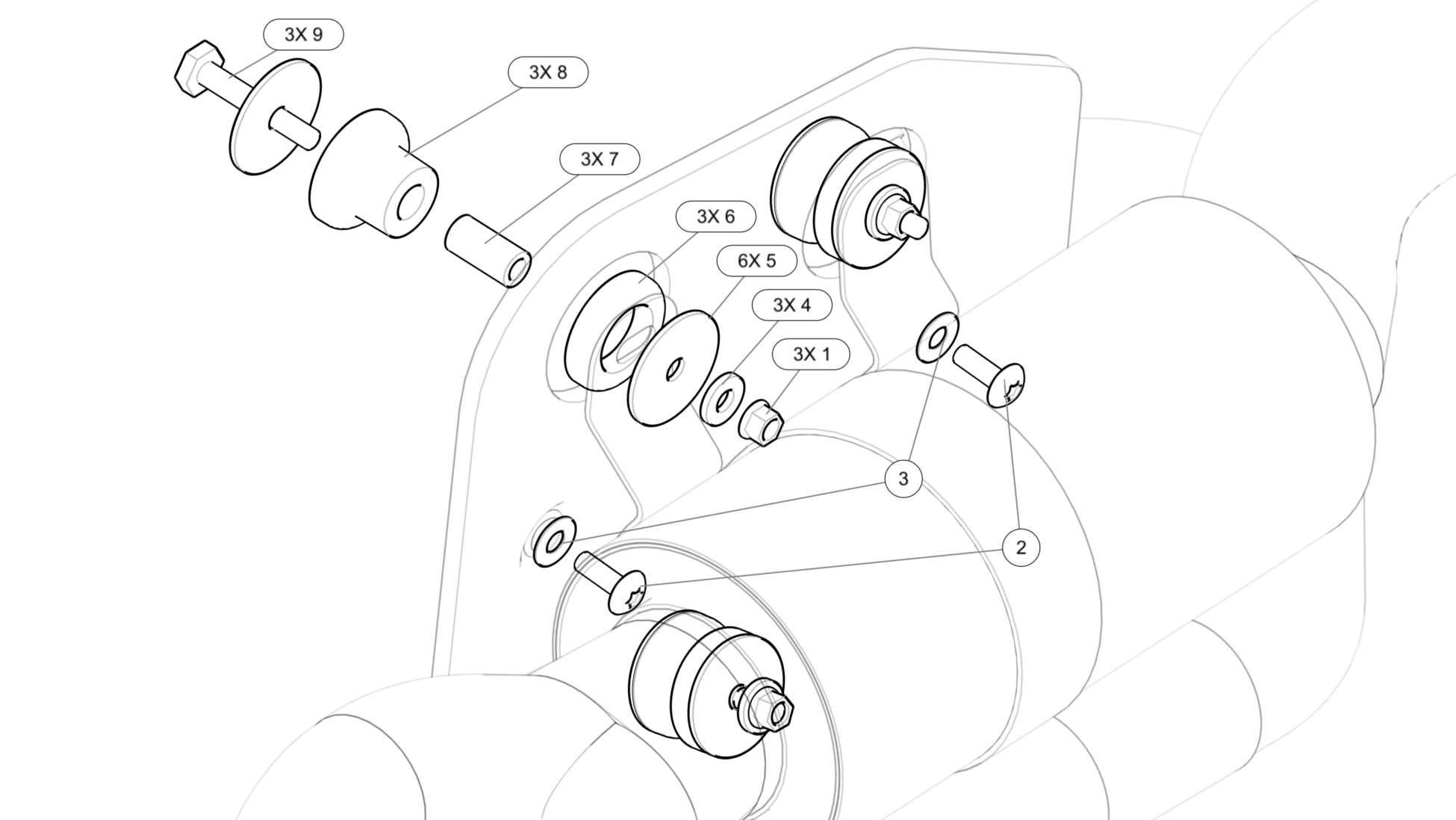

1
MS21043-3
NUT, SLFLKG, RDC HEX, CRES, 10-32
3
Each
2
8C50MTT3
SCREW, MACH TRH, 6LOBE, CRES, 8-32X.500
2
Each
3
NAS1149C0316R
WASHER, FLAT, CRES, .188x.016, PSVT
2
Each
4
NAS1149C0363R
WASHER, FLAT, CRES, .188X.063, PSVT
3
Each
5
ICA013605
WASHER, NO.10, 1 OD, SST
6
Each
6
ICA013604
GROMMET, SILICONE, HIGH TEMP, FEMALE
3
Each
7
ICA013540
SPACER, UNTHREADED, NO.10, 5/16 OD
3
Each
8
ICA013495
GROMMET, SILICONE, HIGH TEMP, MALE
3
Each
9
AN3C11A
BOLT, MACH, CRES, 10-32X.750
3
Each
Item
Part Number
Description
Qty
UOM
Remarks

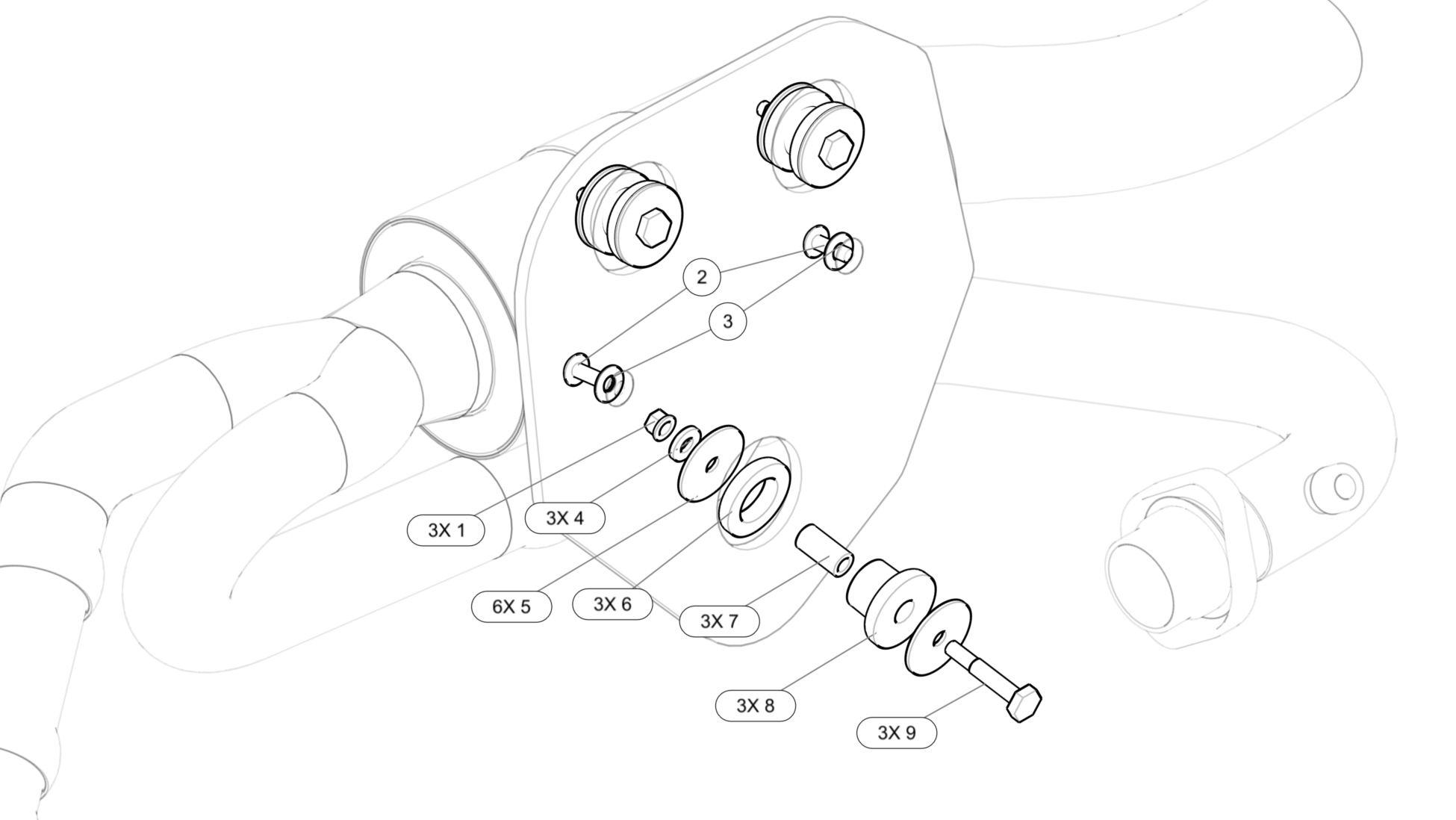

1
MS21043-3
NUT, SLFLKG, RDC HEX, CRES, 10-32
3
Each
2
8C50MTT3
SCREW, MACH TRH, 6LOBE, CRES, 8-32X.500
2
Each
3
NAS1149C0316R
WASHER, FLAT, CRES, .188x.016, PSVT
2
Each
4
NAS1149C0363R
WASHER, FLAT, CRES, .188X.063, PSVT
3
Each
5
ICA013605
WASHER, NO.10, 1 OD, SST
6
Each
6
ICA013604
GROMMET, SILICONE, HIGH TEMP, FEMALE
3
Each
7
ICA013540
SPACER, UNTHREADED, NO.10, 5/16 OD
3
Each
8
ICA013495
GROMMET, SILICONE, HIGH TEMP, MALE
3
Each
9
AN3C11A
BOLT, MACH, CRES, 10-32X.750
3
Each
